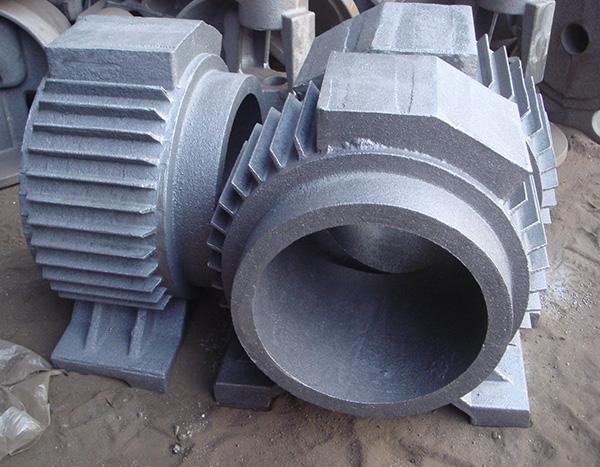

一、鑄鐵底座的材料特性與選型

1. 常用鑄鐵類型及性能

2. 材料優(yōu)勢(shì)

• 減震性：石墨片的割裂作用可吸收振動(dòng)（阻尼比鋼高 10 倍），適合機(jī)床等精密設(shè)備底座。
• 耐磨性：珠光體基體 + 石墨的自潤(rùn)滑作用，減少接觸面磨損（如導(dǎo)軌底座）。
• 鑄造流動(dòng)性：鐵水含碳量高（3.0%-3.5%），易填充復(fù)雜型腔（如帶筋板、孔道的底座）。

二、鑄鐵底座的鑄造工藝核心要點(diǎn)

1. 砂型鑄造工藝關(guān)鍵控制

• 造型工藝：
  • 砂型材料：采用粘土砂（成本低）或樹脂砂（尺寸精度高，適用于 HT300 以上牌號(hào)），緊實(shí)度≥90% 以防止?jié)膊蛔恪?
  • 拔模斜度：外壁 1°-3°，內(nèi)壁 3°-5°（避免起模時(shí)損壞砂型），重要面（如安裝面）預(yù)留加工余量 5-8mm。
• 澆注系統(tǒng)設(shè)計(jì)：
  • 采用階梯式澆注（多層內(nèi)澆道），如大型底座（尺寸＞1m）分上、中、下三層澆口，確保鐵水平穩(wěn)充型，減少飛濺和氧化。
  • 冒口設(shè)置：在底座厚大部位（如筋板交匯處）設(shè)明冒口（直徑為熱節(jié)的 1.5 倍），配合冷鐵（厚度為鑄件的 1-1.5 倍）實(shí)現(xiàn)順序凝固，消除縮孔。

2. 熔煉與澆注參數(shù)

• 沖天爐熔煉：
  • 爐料配比：生鐵 50%-60%+ 廢鋼 20%-30%+ 回爐料 20%，加入石灰石（4%-6%）造渣，出爐溫度≥1450℃（HT300 需≥1500℃）。
  • 孕育處理：出爐前加入 75SiFe 孕育劑（0.4%-0.8%），細(xì)化石墨片，提高強(qiáng)度（如 HT250 經(jīng)孕育后抗拉強(qiáng)度可提升 20%）。
• 澆注溫度：
  • HT200：1350-1400℃，避免溫度過低導(dǎo)致冷隔；HT300：1400-1450℃，防止鐵水氧化。

3. 冷卻與脫?？刂?/span>

• 開箱時(shí)間：
  • 小型底座（重量＜100kg）：砂型冷卻 24-36 小時(shí)后開箱；大型底座（重量＞500kg）：冷卻 48-72 小時(shí)，防止因溫差過大產(chǎn)生裂紋。
• 脫模后處理：
  • 用拋丸機(jī)去除表面粘砂（粗糙度降至 Ra25μm 以下），對(duì)飛邊、毛刺進(jìn)行手工打磨或機(jī)械銑削。

三、常見缺陷及優(yōu)化措施

1. 縮孔與縮松

• 原因：鐵水凝固時(shí)補(bǔ)縮不足（如冒口尺寸過小、冷鐵位置不當(dāng)）。
• 優(yōu)化：
  • 改用保溫冒口（覆蓋發(fā)熱劑），延長(zhǎng)冒口凝固時(shí)間，補(bǔ)縮效率提升 30%；
  • 在底座薄壁與厚壁過渡處增設(shè)拉筋（厚度為壁厚的 0.8 倍），減少熱節(jié)。

2. 變形與裂紋

• 原因：鑄件內(nèi)應(yīng)力集中（如底座長(zhǎng)寬比＞3 時(shí)易產(chǎn)生翹曲）。
• 優(yōu)化：
  • 造型時(shí)在砂型中設(shè)置防變形撐筋（可拆卸），如大型平板底座中間加十字撐筋；
  • 退火處理：加熱至 550-600℃保溫 4-6 小時(shí)，隨爐冷卻至 200℃以下出爐，消除內(nèi)應(yīng)力（殘余應(yīng)力降低 60%-80%）。

3. 氣孔與夾渣

• 原因：砂型排氣不良、鐵水含氣量高。
• 優(yōu)化：
  • 砂型開設(shè)排氣通道（直徑 3-5mm 的通氣孔，間距 100-150mm）；
  • 熔煉時(shí)加入聚渣劑（如草木灰），澆注前靜置鐵水 2-3 分鐘，讓夾渣上浮。

四、后處理工藝與性能提升

1. 去應(yīng)力退火

• 工藝參數(shù)：550-580℃×6-8h，爐冷至 150℃以下出爐，可使底座在機(jī)械加工后變形量≤0.05mm/m。

2. 表面強(qiáng)化處理

• 導(dǎo)軌面淬火：對(duì)安裝導(dǎo)軌的底座面進(jìn)行高頻感應(yīng)淬火（硬度提升至 HB280-320），耐磨性提高 2-3 倍。
• 噴涂防銹層：噴砂除銹后噴涂環(huán)氧富鋅底漆（干膜厚度 80μm）+ 聚氨酯面漆（50μm），耐鹽霧測(cè)試≥1000 小時(shí)。

3. 精密加工

• 平面磨削：底座安裝面經(jīng)磨床加工后平面度≤0.02mm/m，表面粗糙度 Ra1.6μm，滿足精密設(shè)備安裝要求。

五、典型應(yīng)用場(chǎng)景與工藝選型

1. 機(jī)床底座（如車床、加工中心）

• 材料：HT300 或 QT400-18（需減震 + 抗疲勞）。
• 工藝：樹脂砂造型 + 階梯式澆注，設(shè)置 6-8 個(gè)保溫冒口，確保導(dǎo)軌安裝面的致密度（探傷要求無(wú)≥1mm 氣孔）。

2. 重型機(jī)械底座（如鍛壓設(shè)備）

• 材料：HT350 或 RuT350（高強(qiáng)度 + 耐熱）。
• 工藝：地坑造型 + 底注式澆注，底座厚度＞100mm 處加冷鐵（間距 200-300mm），防止中心部位縮松。

3. 閥門底座（耐腐蝕場(chǎng)景）

• 材料：高硅鑄鐵（Si 14.5%-16%）或球墨鑄鐵（QT450-10 + 表面鍍鉻）。
• 工藝：金屬型鑄造（冷卻速度快，組織致密），澆注后進(jìn)行 10% 硝酸溶液鈍化處理，提高耐蝕性。

六、鑄鐵底座的輕量化設(shè)計(jì)趨勢(shì)

• 結(jié)構(gòu)優(yōu)化：采用空心筋板結(jié)構(gòu)（如蜂窩狀或 X 型筋），在減少重量（減重 15%-20%）的同時(shí)保持剛度（彎曲剛度下降≤5%）。
• 復(fù)合工藝：底座主體用 HT200 鑄造，關(guān)鍵受力點(diǎn)（如螺栓孔）鑲嵌鋼質(zhì)預(yù)埋件，實(shí)現(xiàn) “以鐵代鋼” 降低成本。

無(wú)錫市鑄造廠擁有68年鑄造加工經(jīng)驗(yàn)，歡迎來(lái)電咨詢！
